コイルの固定が終わりましたので、９つのコイル（各コイルには上から右回りに番号をつけました）をそれぞれ３つずつつなぎます。結線の方法は、本の68ページに記載されています。

これに従いまず、２、１、９の片方（巻き終わり側：中央から巻いているのでコイルの外側）のエナメル線を出力側とし、上方の３つの端子につなぎます（端子はステンレスのネジ使用）。

次に２のコイルの巻き始め側（コイルの中央側）のエナメル線を左側に伸ばして、左回りの3つ先の８のコイルの巻き終わり側につなぎます。さらに、８のコイルの巻き始め側を左回り3つ先の５のコイルの巻き終わり側につなぎます。同様にして１および９のコイルを、１－７－４、９－６－３と左回りに結線します。

最後に５、４、３のコイルの余った方（巻き始め側）のエナメル線3本を１つにまとめます。

以上により、結線部分が７つできます。これをステーターに固定するため適当な位置に7個の穴をあけます。各エナメル線のつなぎ部分の被覆をカッターで削って剥し、半田付けします。

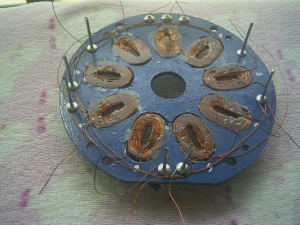

接続部分の固定には、以前買って余っていたアルミのリベットを使うことにしました。各コイルの接続部を輪っか状にして半田付けした部分にリベットを入れます。下の写真は、アルミのリベットをはめた状態のものです。

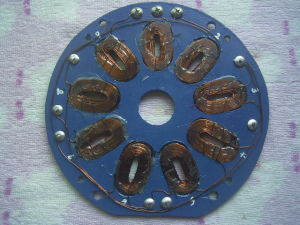

このあと、リベット用の締め付け工具でステーターに固定しました。これでコイルの固定と結線は完了です。
