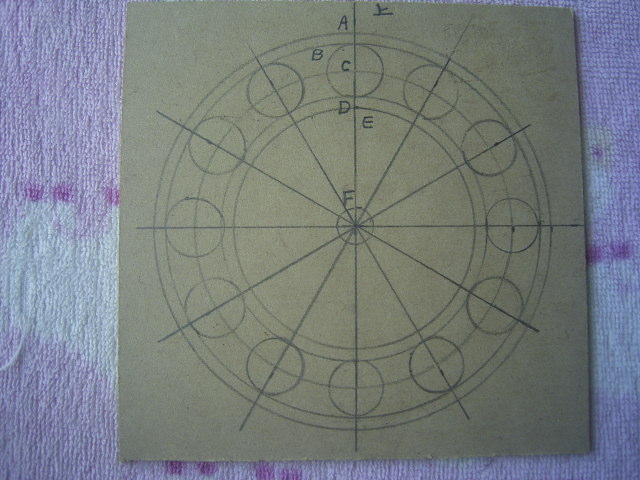

ついでに、マグネットガイドの線引きもやってしまいます。 やはり購入したMDF（910×300㎜）は大きいので、130㎜四方に切ります。 中心を決め、直径110㎜の円を描きます。これがローターの大きさです。 マグネットは12個配置するので、360÷12＝30°の線を引きます。以下、ステーターと同様に同心円を描き、マグネットの位置を確定します。同じものをもう1枚作ります。
各同心円の意味と、中心からの距離は以下の通りです。

A:マグネットガイドの外縁（55㎜）
B:磁石の上端（52㎜）
C:磁石の中心（44.5㎜）
D:磁石の下端（37㎜）
E:マグネットガイドの内縁（34㎜）
F:軸の穴（5㎜）
