CVセンサーの増設
Aisegには標準では、購入電気量を測定するための大きなCVセンサー１つを除くと中小のCVセンサーが8個しかついていません。このうち、１つは太陽光発電量用に使われています。これらを除くと、使用電気側として７つのブレーカーにしか取り付けることができません。管理人の分電盤には、先の写真でもわかるように９つのブレーカー（１つは分電盤の外に設置）があり、２つは測定できないことになります。
しかし、幸いなことにAisegの計測ユニットには、増設用のコネクターが設けられており、別売のCVセンサーを購入すれば、あと20個までは増設することができることがわかりました。そこで、管理人は10個用のセンサーを追加購入しました。これで、残りの２つは測定可となりました。
ところで、実は管理人の家には上で示した分電盤のほかにもう１つ分電盤があります。かつて、増築した際に、増築部分にも分電盤を設けたのです。２つの分電盤は直線距離で約10ｍほど離れています。CVセンサーと計測ユニット用コンセントをつなぐ電線（赤と白）は20㎝程度ですので、とうてい届きません。
増築した分の電気使用量も測りたいのですが、このままでは、もう１つの分電盤のブレーカーにはセンサーを取り付けることができません。なんとかできないかといろいろ調べたところ、延長用のコードも販売されていることがわかりました。しかし、これがかなり高いのです。増築部分のブレーカーにすべてCVセンサーをとりつけるとすると、コードだけでかなりの高額になります。
そこで、管理人は以下の工夫を行いました。
増設用CVセンサーと計測ユニット接続プラグをつないでいるのは赤と白の細い信号用の電線です。これを途中で切断し、その間に別の電線を接続することを思いつきました。まず、それが可能かどうかを確認するため、電話用の２芯線を使って試験的にやってました。その結果、うまくいくことがわかりましたので、以下の作業を行うことにしました。ただし、これにはかなりの労力と、ある程度の電気の知識、半田付けの道具等が必要なのであまりお勧めはできません。
作業は以下のとおりです。

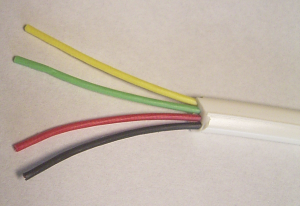

１）ホームセンターへ行くと電話用４芯線がありましたので、これを購入することにしました。
増築部分にあるブレーカーのうち、使用しているのは８つですので、４芯線が４本必要ということになります。合計約６０ｍ（直線距離は10m程度ですが、実際に配線すると15ｍ位必要）を購入しました。メーカーの延長ケーブルを購入するよりはるかに安く済みました。

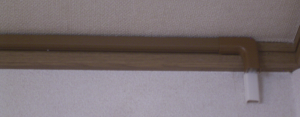

２）電話用４芯ケーブルを４本束にして、室内の壁（できるだけ目立たないように天井付近に）に這わせ、配線はモールで隠しました。写真は、居間の天井付近の配線状況です。壁（石膏ボード）を抜けてきた配線を天井付近の廻縁に這わせています。

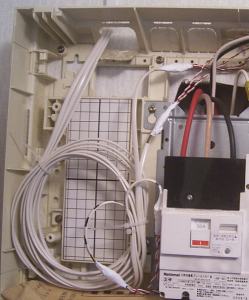

３）増築部分の分電盤側では、配線した電話ケーブルに、切断したCVセンサー側の赤白の
電線を半田付けしました。このとき、CVセンサーに接続されているコードの色（赤、白）と電話ケーブルのコードの色（黒、赤、緑、黄）の対応を記録しておきます。１本の電話ケーブルに２つのCVセンサーを接続します。

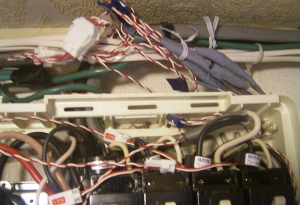

４）主分電盤側では、電話ケーブルと計測ユニット用プラグのついた赤白の電線を、コードの色の対応を間違えないように半田付けで接続しました。右上に見えているグレーのビニールテープのところが接続部分です。
５）CVセンサーを増築部分の分電盤のブレーカーの出力側に取り付け、一方計測ユニット用プラグをユニットの所定の位置に差し込みました。
これで、主分電盤の残りのブレーカー２つを含めすべての使っている機器のすべてのブレーカーにCVセンサーを取り付けたことになり、各使用電気量を測定できるようになりました。
さきほど述べたエクセルでの独自解析で、各機器ごとの使用電力量と全体の使用電力量を比較してみると、大きな差が出ることがわかりました。これについては、メーカーであるP社に問い合わせましたが、同社では把握していなかったとのことで、明確な答えはありませんでしたが、多分、CVセンサーの感度の差による誤差ではないかということでした。
おそらく、待機電力など微量の電気は、小さくて感度の低いCVセンサーではとらえることができず、０として記録しているのでしょう。それにしても、かなりの誤差です。要は、傾向をつかむ程度というのが、現状でしょうか。
